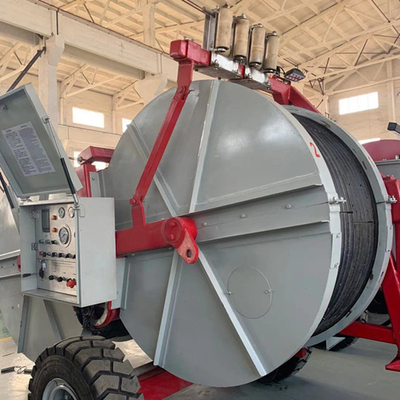

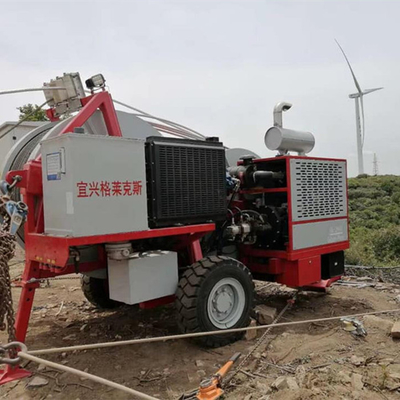

GL2X40 KN Freileitungsmontage Hochspannungs-Zwillingsleiter-Spann- und Zugmaschine

GL2X40 KN Freileitungs-Montage Hochspannungs-Zwillingsleiter-Spann- und Zugmaschine

Wie wählt man den richtigen hydraulischen Zwillingsleiter-Spanner für Mittel- und Hochspannungsleitungen?

Der hydraulische Spanner GL-2×40 von GALAXY ist für Zwillingsleiter-Montagearbeiten konzipiert und bietet hohe Präzision und Stabilität in Mittel- und Hochspannungs-Übertragungsprojekten. Ausgestattet mit einem leistungsstarken Cummins-Dieselmotor und deutschen Rexroth-Hydrauliksystemen liefert er zuverlässige Leistung in verschiedenen Geländen, einschließlich Bergregionen und städtischen Netzen.

 Anwendung:

Ideal für das Spannziehen von Zwillingsbündelleitern bis zu 630 mm² in Berggebieten und bis zu 720 mm² in flachem Gelände. Auch kompatibel mit OPGW-, ADSS-Glasfaserkabeln und der Verlegung von 500-kV-Zugseilen.

Hauptvorteile:

• Synchronisiertes Spannen mit zwei Trommeln

• Hohe Zugkraft: bis zu 2 × 45 kN intermittierend

• Premium-Komponenten: Cummins, Rexroth, Eton, WIKA

• Geeignet für mehrere Leitertypen und Kabelgrößen

• Optimiert für Flachland und komplexes Gelände

Technische Daten:

Parameter Wert

Max. intermittierender Zug 2 × 45 kN

Max. kontinuierlicher Zug 2 × 40 kN

Geschwindigkeit bei max. Zug 2,5 km/h

Max. Geschwindigkeit 5 km/h

Zug bei max. Geschwindigkeit 2 × 20 kN

Max. intermittierende Bremskraft 2 × 35 kN

Seilscheibendurchmesser 1300 mm / 1500 mm

Rillenzahl 40

Seildurchmesser (max.) 24 mm

Leiterdurchmesser (max.) 40 mm

Seiltrommelgröße (L×B×H) 4300 × 2250 × 2700 mm

Gesamtgewicht 5800 kg

Motor Cummins, 77 kW (103 PS)

Funktionsprinzip

Der Dieselmotor treibt ein hydraulisches Doppeltrommelsystem an, um eine ausgewogene Spannung auf beiden Leitern aufrechtzuerhalten, mit Echtzeitanpassung über Rexroth-Hydraulikventile. Das Gerät gewährleistet eine durchhangfreie, synchronisierte Verlegung mit minimaler Leiterbelastung.

FAQ:

F: Kann es für ADSS- oder OPGW-Kabel verwendet werden?

A: Ja, es ist für beide geeignet, mit dem richtigen Zubehör.

F: Ist dieses Modell für unebenes Gelände geeignet?

A: Absolut. Seine stabile Struktur und das Doppelradsystem sind für raue Umgebungen konzipiert.
